1概述
HBDLS1-12 型戶內高壓真空斷路器是三相交流50Hz, 額定電壓為7.2~12千伏戶內高壓開關 設備。斷路器符合我國國家標準GB/T1984-2014《交流高壓斷路器》、 JB3855-1996《3.6~40.5 kV戶內交流高壓真空斷路器》、 DL403-91《10-35kV 戶內高壓真空斷路器訂貨技術條件》和相關的IEC60694、IEC62271-100 標準要求,并具有可靠的聯鎖功能。
HBDLS1-12 型戶內高壓真空斷路器可進行頻繁的操作,具有多次開斷和快速重合閘的能力。
HBDLS1-12 型戶內高壓真空斷路器設計成前后分裝結構,既可以作為固定安裝的單元

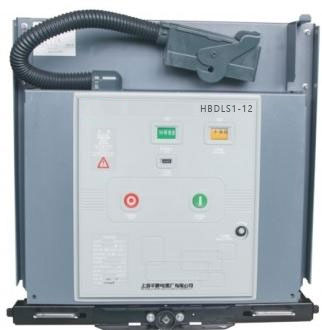

也可與底盤車配裝作單獨手車使用。 (見圖1)

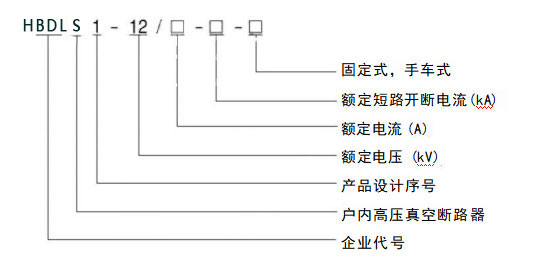

1.1 產品型號及含義
1.2 技術數據
1.2.1 斷路器的技術數據

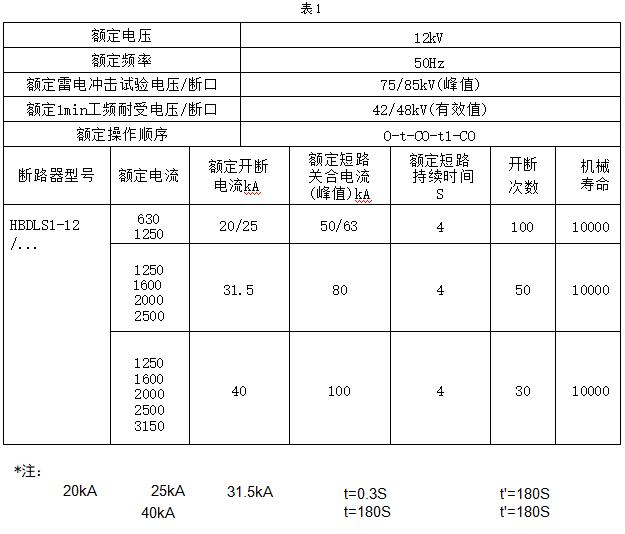

a) 斷路器主要技術參數(見表1)

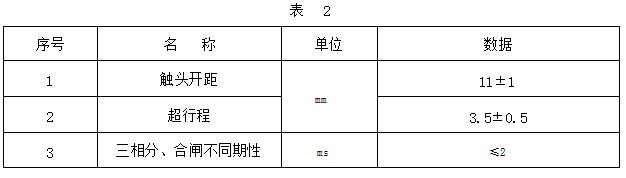

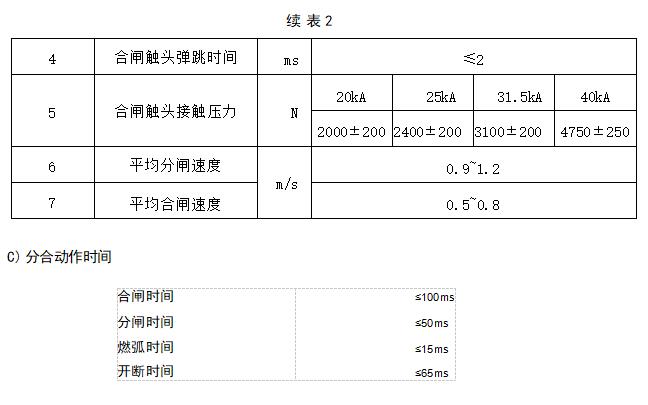

b)斷路器機械特性參數(表2)


|
